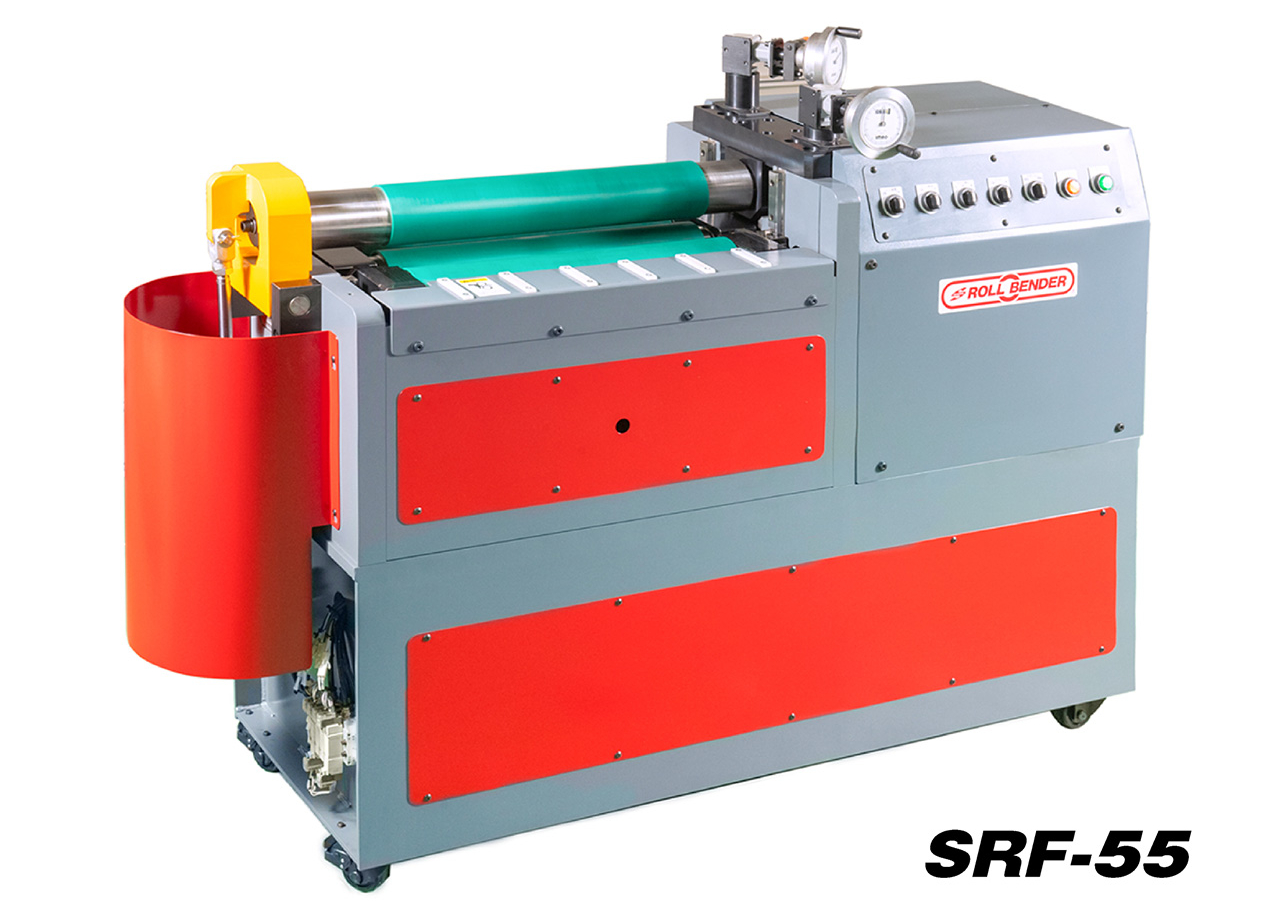

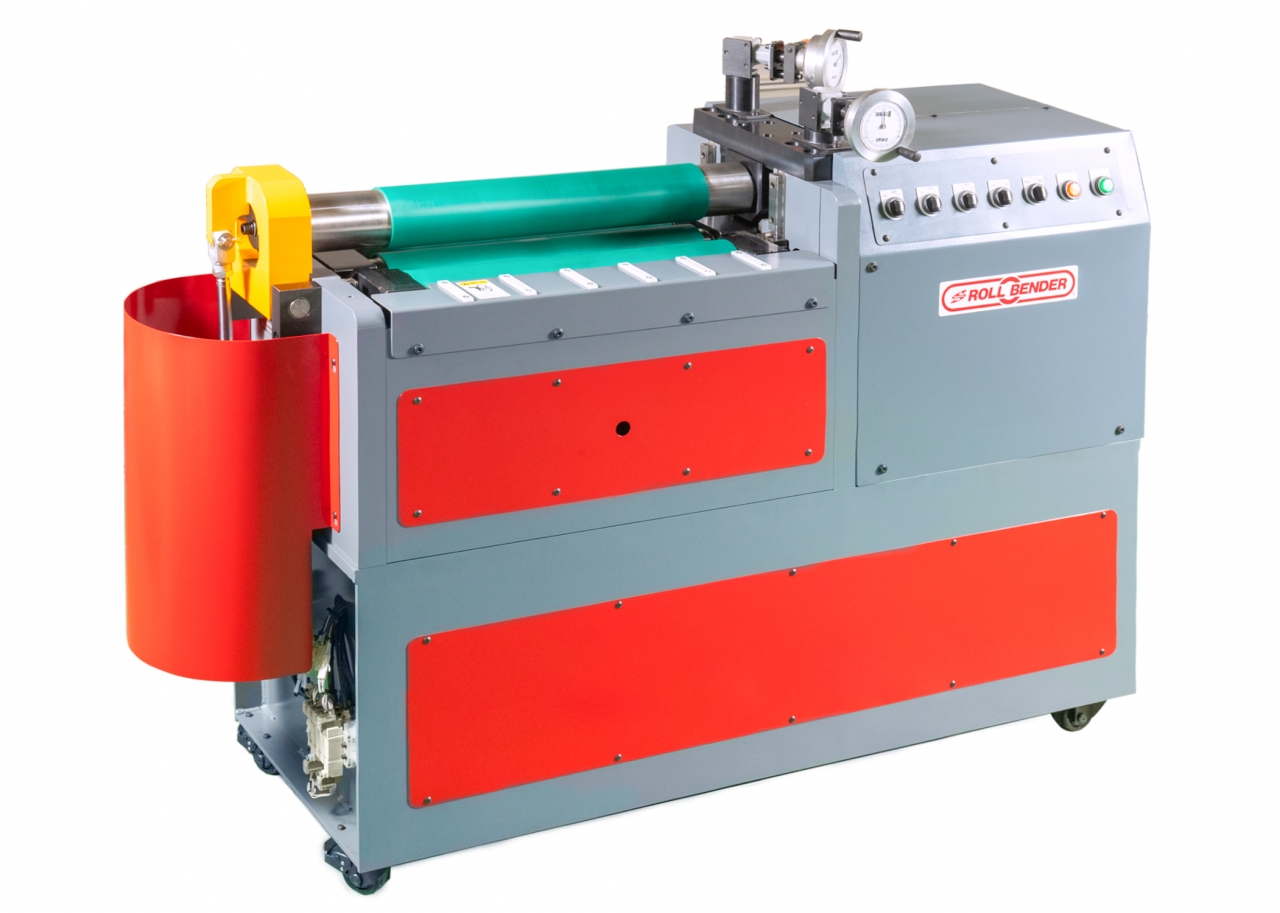

株式会社エスカディア｜4本ロール（SRF-55）

加圧電動タイプ（SRF-55）

高い操作性と汎用性を実現したエスカディア製4本ロールです。

【特長】

トップ・ピンチ・サイド（2本）の計4本のウレタンロールを有し、端曲げ精度向上。
4本目のピンチローラーが材料をピンチすることにより、同一行程での端曲げ円筒成型が可能。
全ロールに高耐久ウレタンをライニング、材料のスリップ及び製品へのキズを防止。
昇降動作はギヤードモーターにて行い、デジタルポジションインジケーター付のハンドルで予め設定しておいた停止位置に精度良く停止。
加工条件出しを行うことで一発成型が可能、（塑性加工の為、加工条件により不可の場合あり）

製品カタログ

加圧電動タイプ

SRF-55
》 デジタルカタログ

》総合カタログ(PDF)

機械仕様		SRF-55
機械寸法（mm）	W	1670
機械寸法（mm）	D	580
機械寸法（mm）	H	1320
最大板厚（mm）（SPCC）		ｔ4.5
標準トップロール径（mm）		98
ロール有効幅（mm）		550
送り速度（mm/min）（60Hz）		約4600
駆動モーター（kw）		1.5
電源容量（KVA）		3
一次電源		三相,AC200V(50/60Hz)
一次エアー源		0.5MPa　※1
機械重量（kg）		1150

機械仕様		SRF-55
機械寸法（mm）	W	1670
機械寸法（mm）	D	580
機械寸法（mm）	H	1320
最大板厚（mm）（SPCC）		ｔ4.5
標準トップロール径（mm）		98
ロール有効幅（mm）		550
送り速度（mm/min）（60Hz）		約4600
駆動モーター（kw）		1.5
電源容量（KVA）		3
一次電源		三相,AC200V(50/60Hz)
一次エアー源		0.5MPa　※1
機械重量（kg）		1150

※1 日東工器製ハイカプラプラグ（＊＊PM）渡し
